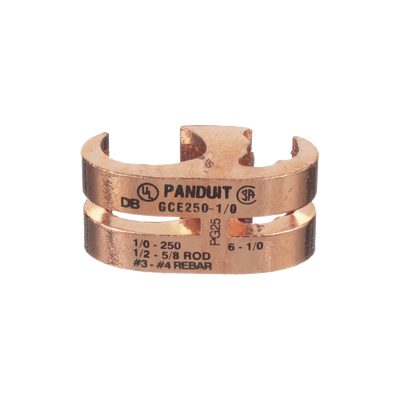

Conector de Conexión a Tierra estilo ‘E’ Panduit para Conductor 1/0 AWG STR – 250 KCMIL (70–120mm²) MAIN y TAP
GCE250-250-Q
Conector conex. a tierra estilo E GCE250-250-Q diseñado p/mejorar proceso prensado c/tecnología que cumple IEEE 837-2002 y REV 2014. Habilidad de toma de amplia variedad y diseño multiconductor c/flexibilidad y cantidad mínima de piezas. Diseño ranurado para ensamblaje rápido y fácil. Compuesto antioxidante conductivo preaplicado garantiza unión eléctrica y mecánica de calidad. Cumple UL467 y está certificado por CSA para toma de tierra y unión; adecuado para enterrarse en tierra o en concreto.
Especificaciones
| Submarca | StructuredGround™ |
| Tipo de conector | Conector de estilo E |
| Longitud total (in) | 1 |
| Longitud total (mm) | 25.4 |
| Material | Cobre de alta conductividad |
| Material Properties | High Conductivity |
| Anchura total (in) | 1.08 |
| Anchura total (mm) | 27.4 |
| Altura total (in) | 2.66 |
| Altura total (mm) | 67.6 |
| Tamaño máximo de conductor de cobre (AWG STR) | 4/0 |
| Tamaño máximo de conductor de cobre (kcmil) | 250 |
| Tamaño mínimo de conductor de cobre (AWG STR) | 1/0 |
| Tamaño mínimo de conductor de cobre (kcmil) | 250 |
| Tamaño máximo de varilla de conexión a tierra (in) | 5/8 |
| Tamaño máximo de varilla de conexión a tierra (mm) | 15.9 |
| Tamaño mínimo de varilla de conexión a tierra (in) | 1/2 |
| Tamaño mínimo de varilla de conexión a tierra (mm) | 12.7 |
| Tamaño máximo de barra de refuerzo (AWG) | 4 |
| Tamaño máximo de barra de refuerzo (in) | 1/2 |
| Tamaño máximo de barra de refuerzo (mm) | 12.7 |
| Tamaño mínimo de barra de refuerzo (AWG) | 3 |
| Tamaño mínimo de barra de refuerzo (in) | 3/8 |
| Tamaño mínimo de barra de refuerzo (mm) | 9.5 |
| Número de índice de matriz Panduit™ | PG25 |
| Código de color | Negro |
| Cumple las normas | Cumple con los estándares IEEE 837-2002 y REV 2014, CSA 22.2; se incluye en el listado cULus para UL467 para aplicaciones de conexión a tierra de enterramiento directo |
| Aplicación | Electricidad/malla de tierra |
| Tipo de producto | Conectores de toma de tierra E |
