Descripción

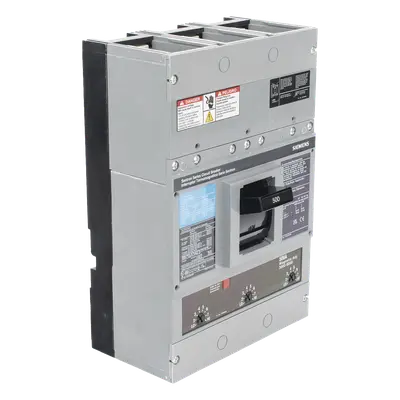

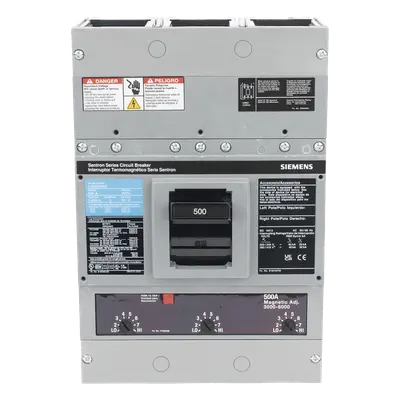

Interruptor termomagnético industrial de tres polos con capacidad nominal de 500 A a 600 Vca, diseñado para protección de circuitos en aplicaciones de distribución de potencia de media tensión. Incorpora disparo instantáneo ajustable en rango de 200-600 A con bobinas multi-tensión operables entre 24 y 480 Vca/Vcc, facilitando su integración con sistemas de protección y control diversos. La calibración para 40°C sin derating asegura capacidad nominal continua en condiciones térmicas exigentes. Su capacidad interruptiva de 35 kA a 480 Vca proporciona protección efectiva contra fallas de cortocircuito en instalaciones industriales. Compatible con tableros 3WLPack, FC, SBM y panelboards P4/P5, con montaje en gabinetes NEMA 1 y NEMA 3R. Se suministra sin zapatas principales; zapatas recomendadas modelo TA2J6500 para conductores 3/0-500 kcmil Cu (6 unidades requeridas).
Características Generales
- • Normas: UL 489, NOM-ANCE
- • Tensión nominal: 600 Vca
- • Configuración: 3 polos, 500 A
- • Sin zapatas principales incluidas
- • Frecuencia: 400 Hz
- • Temperatura de operación: -10°C a 40°C
- • Calibración: 40°C sin derating
Desempeño Eléctrico
Capacidad interruptiva:
- 35 kA @ 480 Vca
- 25 kA @ 600 Vca
- 30 kA (2P) @ 250 Vcd
- 25 kA (3P) @ 500 Vcd
Disparo instantáneo:
- Rango bajo: 200-600 A
- Tolerancia: ±20%
- Ajuste: 2 a 7 veces Ir
Bobinas de disparo multi-tensión:
- 24 Vca/Vdc: S17JLD6
- 48 Vca/Vdc: S18JLD6
- 120 Vca: S01JLD6
- 240 Vca: S03JLD6
Físicas y Mecánicas
Dimensiones (3 polos):
- Ancho (W): 7.5′
- Largo (L): 11′
- Profundidad (D): 4′
- Profundidad máxima (D1): 5.44′
Peso 3 polos: 19.5 lbs (4.54 kg)

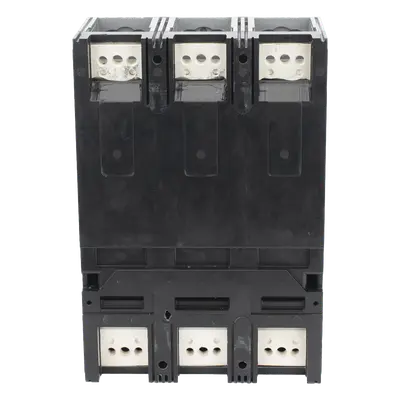

Zapatas recomendadas:
- Modelo: TA2J6500
- Calibre: 3/0-500 kcmil Cu
- Cantidad requerida: 6 unidades
Aplicaciones de montaje:
- Gabinetes NEMA 1 y NEMA 3R
- Tableros 3WLPack, FC y SBM
- Panelboards P4 y P5
Contenido del Paquete
• Interruptor termomagnético 3 polos 500 A
Nota: Zapatas principales no incluidas. Adquirir separadamente modelo TA2J6500 (6 unidades) para conductores 3/0-500 kcmil Cu.
