Descripción

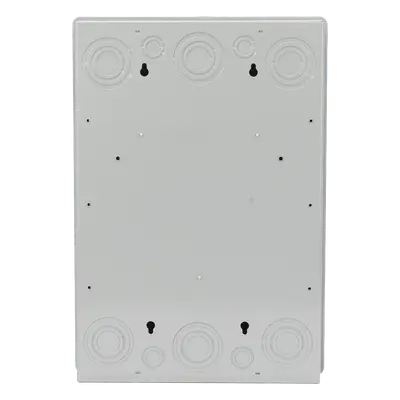

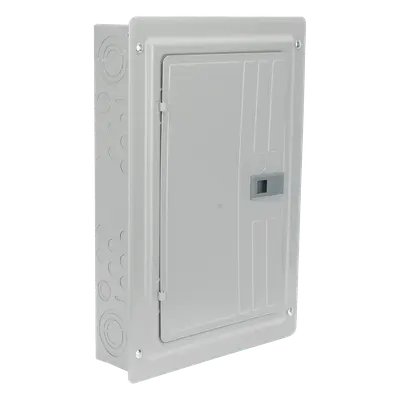

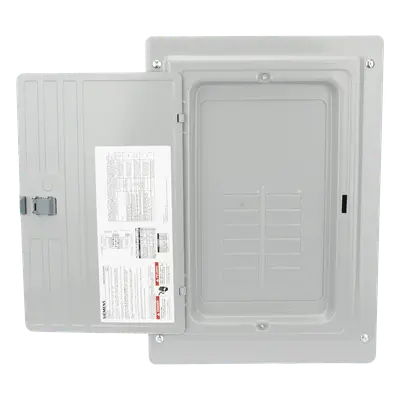

Centro de carga trifásico diseñado para distribución eléctrica residencial con configuración 3 fases, 4 hilos. Integra barras de aluminio con capacidad nominal de 125 A y soporta hasta 24 circuitos distribuidos en 12 espacios modulares. Ofrece voltaje de 120 VCA fase-tierra y 240 VCA fase-fase, con corriente de ruptura de 22,000 A conforme a la norma EN 60898. La construcción con protección NEMA 1 permite su instalación en interiores, incluyendo tapa para seguridad operativa. Compatible con interruptores tipo QP para facilitar la integración en sistemas de distribución trifásica estándar.
Características Generales
- Configuración trifásica 3 fases, 4 hilos
- Capacidad de hasta 24 circuitos en 12 espacios modulares
- Voltaje nominal 120/240 VCA trifásico
- Barras de aluminio con capacidad de 125 A
- Protección NEMA 1 para uso interior
- Corriente de ruptura 22,000 A según EN 60898
- Compatible con interruptores QP
- Tapa incluida
Desempeño Eléctrico
- Capacidad nominal: 125 A
- Corriente de ruptura: 22,000 A (EN 60898)
- Voltaje fase-tierra: 120 VCA
- Voltaje fase-fase: 240 VCA
- Configuración: 3 fases, 4 hilos
- Circuitos máximos: 24 circuitos
- Espacios modulares: 12 espacios
Físicas y Eléctricas
- Material de barras: Aluminio
- Color: Gris
- Protección: NEMA 1
- Tipo de montaje: 12 espacios modulares
- Aplicación: Residencial
- Uso: Interior
Contenido del Paquete
- Centro de carga trifásico
- Tapa protectora
