Descripción

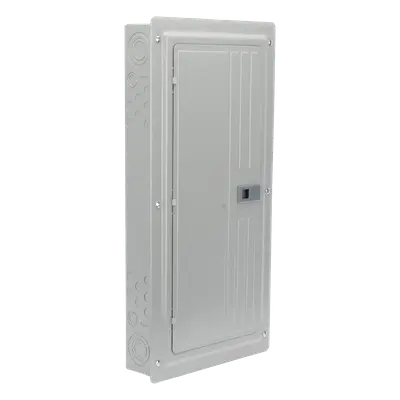

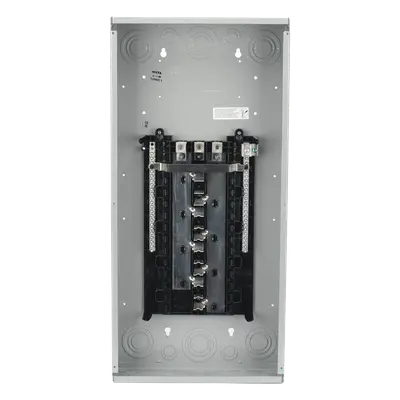

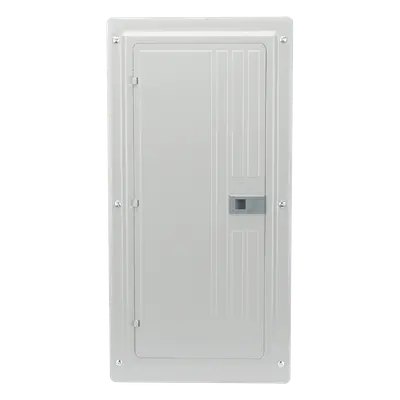

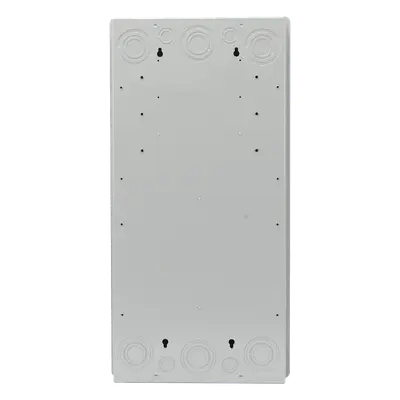

Centro de carga trifásico diseñado para distribución eléctrica comercial e industrial de media capacidad. Configuración de 3 fases, 4 hilos con barras de aluminio calibradas a 200 A, permitiendo hasta 42 circuitos derivados en 24 espacios físicos mediante el uso de interruptores tándem. Carcasa NEMA 1 para uso exclusivo en interiores, con tapa incluida para protección de los componentes internos. Compatible con la línea de interruptores termomagnéticos QP, QPH y HQP de Siemens, ofreciendo versatilidad en la protección de circuitos de 10 A a 125 A.
Características Generales
- Configuración: 3 fases, 4 hilos
- Capacidad: 24 polos / 42 circuitos
- Voltaje de operación: 120/240 VCA
- Material de barras: Aluminio
- Corriente nominal: 200 A
- Protección: NEMA 1, uso interior
- Incluye: Tapa
- Calibración: 50 °C
- Normas: UL 489, CSA C22.2 No. 5-16, NMX-J-266-ANCE
Desempeño Eléctrico
- Bus principal: Aluminio 200 A
- Circuitos máximos: 42 en 24 espacios
- Voltaje: 120/240 VCA
- Fases: 3 fases, 4 hilos
- Calibración térmica: 50 °C
Físicas y Conexión
- Dimensiones (Al × An × Pr): 23 1/8′ × 31 1/8′ × 3′
- Protección: NEMA 1, interior
- Conexión 15-20 A Cu: #14 – #10 AWG
- Conexión 15-20 A Al: #12 – #10 AWG
- Conexión 25-35 A Cu: #10 – #8 AWG
- Conexión 25-35 A Al: #10 – #6 AWG
- Conexión 40-50 A Cu: #8 – #6 AWG
- Conexión 40-50 A Al: #8 – #4 AWG
- Conexión 55-60 A Cu: #6 – #4 AWG
- Conexión 55-60 A Al: #6 – #4 AWG
Compatibilidad y Contenido
- Interruptores QP: 1-2 polos, 10-125 A
- Interruptores QPH: 1-2 polos, 10-125 A
- Interruptores HQP: 1-2 polos, 10-125 A
- Incluye: Tapa
