Descripción

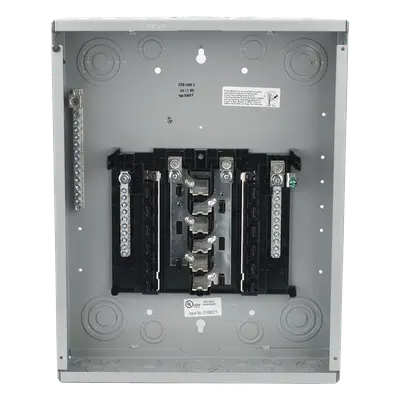

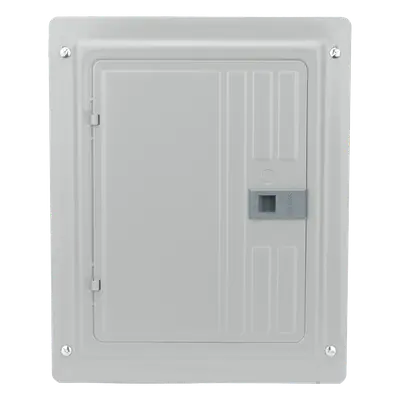

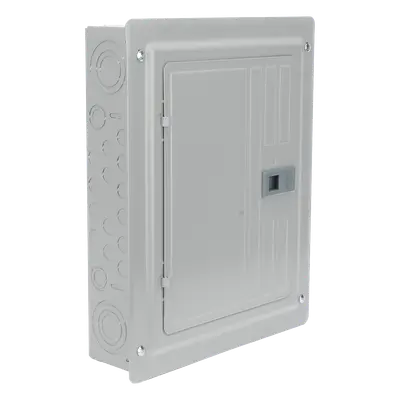

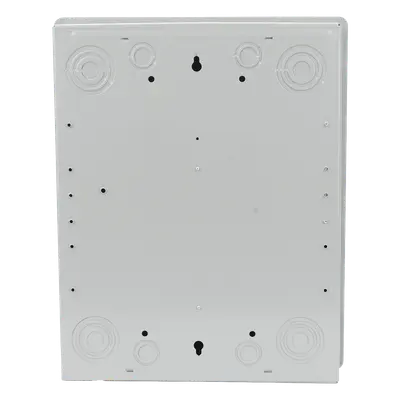

Centro de carga monofásico diseñado para distribución eléctrica en instalaciones residenciales y comerciales de interior. Configuración de 1 fase y 3 hilos con capacidad para 24 circuitos distribuidos en 12 espacios de polo, alimentados por bus de aluminio con capacidad nominal de 125 A. Compatible con interruptores tipo QP, QPH y HQP en configuraciones de 1, 2 y 3 polos con rango de amperaje de 10 A a 125 A. Encapsulamiento NEMA 1 con tapa incluida para protección en ambientes interiores controlados. Cumple con normativas UL 489, CSA C22.2 No. 5-16 y NMX-J-266-ANCE para operación segura a 120/240 Vca.
Características Generales
- • Bus de aluminio de 125 A
- • 24 circuitos en 12 espacios de polo
- • Voltaje de operación: 120/240 Vca monofásico
- • Configuración: 1 fase, 3 hilos
- • Encapsulamiento NEMA 1 para uso interior
- • Tapa incluida
- • Certificaciones: UL 489, CSA C22.2 No. 5-16, NMX-J-266-ANCE
- • Interruptores compatibles: QP, QPH, HQP (1, 2 y 3 polos; 10 A – 125 A)
Especificaciones Eléctricas
Tipo: Centro de carga monofásico
Fases: 1 fase
Hilos: 3 hilos
Número de polos: 12 polos
Número de circuitos: 24 circuitos
Voltaje: 120/240 Vca
Corriente nominal: 125 A
Material del bus: Aluminio
Configuración: 1 fase, 3 hilos
Especificaciones Físicas
Tipo de montaje: Interior
Encapsulamiento: NEMA 1

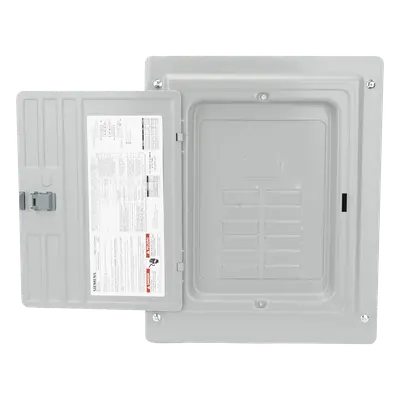

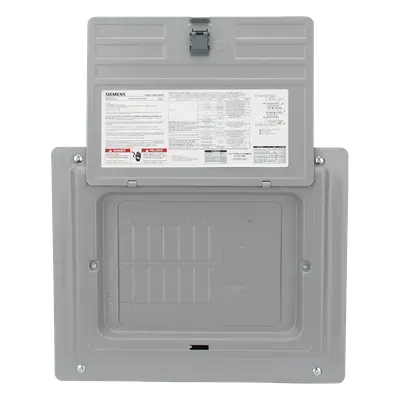

Incluye: Tapa
Normas y Certificaciones
UL 489
CSA C22.2 No. 5-16
NMX-J-266-ANCE
Configuración de Interruptores
Tipo de interruptores: QP, QPH, HQP
Rango de amperaje: 10 A – 125 A
Número de polos: 1, 2 y 3 polos
Conexiones y Cables
Conexión a tierra: Terminal de tierra
Calibre de cable: Ver tabla de terminales
