Descripción
El módulo aislador de lazo SLC está diseñado para proteger la integridad de los circuitos de señalización en paneles de control de detección de incendios. Su función principal consiste en aislar automáticamente los cortocircuitos presentes en los bucles SLC, permitiendo que los dispositivos protegidos continúen operando de manera normal mientras se localiza y resuelve la falla. El equipo mantiene la comunicación en el bucle sin interrupción total del sistema, lo que resulta crítico en aplicaciones donde la continuidad operativa es prioritaria. El consumo energético de 0.092 mA garantiza mínima carga sobre la batería de respaldo durante pérdida de corriente alterna. Su diseño compacto permite instalación en cajas eléctricas estándar dual gang o de 4 pulgadas cuadradas, facilitando su integración en infraestructuras existentes.
Características Generales
- • Aislamiento de cortocircuitos en bucles SLC
- • Mantiene operación de dispositivos protegidos durante fallas
- • Detección de fallas sin pérdida de comunicación en el bucle
- • Montaje en caja eléctrica estándar dual gang o de 4′ cuadrada
- • Configuraciones de cableado Style 7 (Clase A) y Style 4 (Clase B)
- • Certificaciones UL Listed, CSFM Listed, MEA Approval 429-92-E Vol. XI
Desempeño
- Tensión de operación: 32V DC
- Consumo batería (pérdida de CA): 0.092 mA
- Consumo SLC: 0.092 mA
- Resistencia máxima SLC: 50Ω
- Temperatura de operación: 32°-120°F (0°-49°C)
- Paneles compatibles: 5820XL, 5808, 5700
Físicas / Eléctricas
- Largo: 4-7/8′ (12.38 cm)
- Ancho: 4-7/8′ (12.38 cm)
- Profundidad: 7/8′ (2.22 cm)
- Montaje: Caja eléctrica estándar dual gang o 4′ cuadrada
- Certificaciones: UL Listed, CSFM Listed 7170-0559:143, MEA Approval 429-92-E Vol. XI
Contenido del Paquete

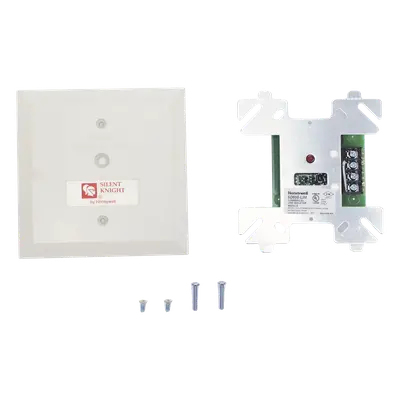

- Módulo aislador de lazo SLC SD500LIM
- Documentación de instalación
